本文内容分为两部分，第一部分是vlan的基础配置命令，第二部分是锐捷交换机的配置实例。
一、基础配置命令
1、准备命令
>Enable //进入特权模式 #Exit //返回上一级操作模式 #End //返回到特权模式 #copy running-config startup-config //保存配置文件 #del flash:config.text //删除配置文件(交换机及1700系列路由器) #erase startup-config //删除配置文件(2500系列路由器) #del flash:vlan.dat //删除Vlan配置信息（交换机） #Configure terminal //进入全局配置模式 (config)# hostname switchA //配置设备名称为switchA (config)#banner motd & //配置每日提示信息 &为终止符 (config)#enable secret level 1 0 star //配置远程登陆密码为star (config)#enable secret level 15 0 star //配置特权密码为star
Level 1为普通用户级别，可选为1~15，15为最高权限级别；0表示密码不加密
(config)#enable services web-server //开启交换机WEB管理功能
Services 可选以下：web-server(WEB管理)、telnet-server(远程登陆)等
2、查看信息
#show running-config //查看当前生效的配置信息 #show interface fastethernet 0/3 //查看F0/3端口信息 #show interface serial 1/2 //查看S1/2端口信息 #show interface //查看所有端口信息 #show ip interface brief //以简洁方式汇总查看所有端口信息 #show ip interface //查看所有端口信息 #show version //查看版本信息 #show mac-address-table //查看交换机当前MAC地址表信息 #show running-config //查看当前生效的配置信息 #show vlan //查看所有VLAN信息 #show vlan id 10 //查看某一VLAN (如VLAN10)的信息 #show interface fastethernet 0/1 //查看某一端口模式(如F 0/1) #show aggregateport 1 summary //查看聚合端口AG1的信息 #show spanning-tree //查看生成树配置信息 #show spanning-tree interface fastethernet 0/1 //查看该端口的生成树状态 #show port-security //查看交换机的端口安全配置信息 #show port-security address //查看地址安全绑定配置信息 #show ip access-lists listname //查看名为listname的列表的配置信息
3、端口的基本配置
(config)#Interface fastethernet 0/3 //进入F0/3的端口配置模式 (config)#interface range fa 0/1-2,0/5,0/7-9 //进入F0/1、F0/2、F0/5、F0/7、F0/8、F0/9的端口配置模式 (config-if)#speed 10 //配置端口速率为10M,可选10,100,auto (config-if)#duplex full //配置端口为全双工模式,可选full(全双工),half(半双式),auto(自适应) (config-if)#no shutdown //开启该端口 (config-if)#switchport access vlan 10 //将该端口划入VLAN10中,用于VLAN (config-if)#switchport mode trunk //将该端口设为trunk模式,可选模式为access , trunk (config-if)#port-group 1 //将该端口划入聚合端口AG1中,用于聚合端口
4、聚合端口的创建
(config)# interface aggregateport 1 //创建聚合接口AG1 (config-if)# switchport mode trunk //配置并保证AG1为 trunk 模式 (config)#int f0/23-24 (config-if-range)#port-group 1 //将端口（端口组）划入聚合端口AG1中
5、生成树
配置多生成树协议:
switch(config)#spanning-tree //开启生成树协议 switch(config)#spanning-tree mst configuration //建立多生成树协议 switch(config-mst)#name ruijie //命名为ruijie switch(config-mst)#revision 1 //设定校订本为1 switch(config-mst)#instance 0 vlan 10,20 //建立实例0 switch(config-mst)#instance 1 vlan 30,40 //建立实例1 switch(config)#spanning-tree mst 0 priority 4096 //设置优先级为4096 switch(config)#spanning-tree mst 1 priority 8192 //设置优先级为8192 switch(config)#interface vlan 10 switch(config-if)#vrrp 1 ip 192.168.10.1 //此为vlan 10的IP地址 switch(config)#interface vlan 20 switch(config-if)#vrrp 1 ip 192.168.20.1 //此为vlan 20的IP地址 switch(config)#interface vlan 30 switch(config-if)#vrrp 2 ip 192.168.30.1 //此为vlan 30的IP地址(另一三层交换机) switch(config)#interface vlan 40 switch(config-if)#vrrp 2 ip 192.168.40.1 //此为vlan 40的IP地址(另一三层交换机)
6、VLAN的基本配置
(config)#vlan 10 //创建VLAN10 (config-vlan)#name vlanname // 命名VLAN为vlanname (config-if)#switchport access vlan 10 //将该端口划入VLAN10中
某端口的接口配置模式下进行
(config)#interface vlan 10 //进入VLAN 10的虚拟端口配置模式 (config-if)# ip address 192.168.1.1 255.255.255.0 //为VLAN10的虚拟端口配置IP及掩码，二层交换机只能配置一个IP，此IP是作为管理IP使用，例如，使用Telnet的方式登录的IP地址 (config-if)# no shutdown //启用该端口
7、端口安全
(config)# interface fastethernet 0/1 //进入一个端口 (config-if)# switchport port-security //开启该端口的安全功能
a、配置最大连接数限制
(config-if)# switchport port-secruity maxmum 1 //配置端口的最大连接数为1，最大连接数为128 (config-if)# switchport port-secruity violation shutdown
//配置安全违例的处理方式为shutdown，可选为protect (当安全地址数满后，将未知名地址丢弃)、restrict(当违例时，发送一个Trap通知)、shutdown(当违例时将端口关闭，并发送Trap通知，可在全局模式下用errdisable recovery来恢复)
b、IP和MAC地址绑定
(config-if)#switchport port-security mac-address xxxx.xxxx.xxxx ip-address 172.16.1.1 //接口配置模式下配置MAC地址xxxx.xxxx.xxxx和IP172.16.1.1进行绑定(MAC地址注意用小写)
8、三层路由功能(针对三层交换机)
(config)# ip routing //开启三层交换机的路由功能 (config)# interface fastethernet 0/1 (config-if)# no switchport //开启端口的三层路由功能(这样就可以为某一端口配置IP) (config-if)# ip address 192.168.1.1 255.255.255.0 (config-if)# no shutdown
9、三层交换机路由协议
(config)# ip route 172.16.1.0 255.255.255.0 172.16.2.1 //配置静态路由 注:172.16.1.0 255.255.255.0 //为目标网络的网络号及子网掩码
172.16.2.1 为下一跳的地址，也可用接口表示,如ip route 172.16.1.0 255.255.255.0 serial 1/2(172.16.2.0所接的端口)
(config)# router rip //开启RIP协议进程 (config-router)# network 172.16.1.0 //申明本设备的直连网段信息 (config-router)# version 2 //开启RIP V2，可选为version 1(RIPV1)、version 2(RIPV2) (config-router)# no auto-summary //关闭路由信息的自动汇总功能(只有在RIPV2支持) (config)# router ospf //开启OSPF路由协议进程（针对1762，无需使用进程ID） (config)# router ospf 1 //开启OSPF路由协议进程（针对2501，需要加OSPF进程ID） (config-router)# network 192.168.1.0 0.0.0.255 area 0 //申明直连网段信息，并分配区域号(area0为骨干区域)
二、实例：锐捷交换机实现同vlan不同交换机的通信
我们知道，同一个vlan在同一个交换机中，是完全可以通信的，那么对于同一个vlan在不同的交换机上，如果不做配置，是无法通信的，我们来看下实例。
实例一：

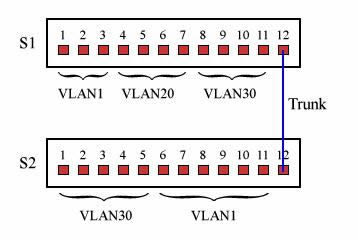

如图所示：
1、分析
两台交换机S1、S2利用VLAN分割了几个虚拟局域网，S1中vlan1、vlan30与s2中的vlan1、vlan30虽然是同一个vlan，但他们却不能直接通信。那么如何使vlan1、vlan30同vlan间可以通信，不同vlan间不可以通信呢？
要求：
在s1中创建vlan1、vlan20、vlan30，在s2中创建vlan1、vlan1，使用时属于同一个VLAN的计算机之间可以通信，属于不同VLAN的计算机之间不能通信。
2、配置
配置S1：
S1>enable //进入特权配置模式 S1#configure terminal //全局配置模 ! 创建VLAN20 S1(config)#vlan 20 //创建vlan20 S1(config-vlan)#name VLAN20 //给这个vlan命名vlan为vlan20 ! 创建VLAN30 S1(config-vlan)#vlan 30 S1(config-vlan)#name VLAN30 S1(config-vlan)#exit ! 把F0/4~F0/7指派给VLAN20 S1(config)#interface f0/4 //进入端口f0/4 S1(config-if)#switchport access vlan 20 //把这个端口划分给vlan20 S1(config-if)#interface f0/5 //进入端口f0/5 S1(config-if)#switchport access vlan 20 S1(config-if)#interface f0/6 S1(config-if)#switchport access vlan 20 S1(config-if)#interface f0/7 S1(config-if)#switchport access vlan 20 ! 把F0/8~F0/11指派给VLAN30 S1(config-if)#interface f0/8 //进入端口f0/8 S1(config-if)#switchport access vlan 30 //把这个端口划分给vlan30 S1(config-if)#interface f0/9 S1(config-if)#switchport access vlan 30 S1(config-if)#interface f0/10 S1(config-if)#switchport access vlan 30 S1(config-if)#interface f0/11 S1(config-if)#switchport access vlan 30 ! 把F0/12配置为Trunk模式 S1(config-if)#interface f0/12 //进入端口f0/12 S1(config-if)#switchport mode trunk // 将端口f0/12设为trunk，如果交换机只有一个vlan。就使用access接口。如果交换机有多个vlan就必须使用trunk端口，因为trunk端口可封装vlan标签。 S1(config-if)#end //返回特权模式 ! 查看配置结果 S1#show vlan ! 保存配置 S1#copy running-config startup-config
配置S2：
S2>enable S2#configure terminal ! 创建VLAN30 S2(config)#vlan 30 S2(config-vlan)#name VLAN30 S2(config-vlan)#exit ! 把F0/1~F0/5指派给VLAN30 S2(config)#interface range f0/1-5 //将s2中的1到5端口划分到vlan30，这个使用了端口简化配置方式，当然也可以在1中使用。 S2(config-if)#switchport access vlan 30 ! 把F0/12配置为Trunk模式 S2(config-if)#interface f0/12 S2(config-if)#switchport mode trunk // 将s2端口f0/12也设为trunk，如果交换机只有一个vlan。就使用access接口。如果交换机有多个vlan就必须使用trunk端口，因为trunk端口可封装vlan标签。 S2(config-if)#end ! 查看配置结果 S2#show vlan ! 保存配置 S2#copy running-config startup-config
如此，配置就完成了，s1中的vlan1与s2中的vlan1便可以直接通信，vlan1与vlan20与vlan30无法通信。
细看可以发现，上面的案例配置看起来这么多代码，其实就是4行关键的代码反复的在使用，需要我们自己发挥的空间真的不大。
整体的配置路由就是：
进入配置模式——创建vlan——把相应的端口划分相应的vlan中——配置两台交换机互访
为什么上面配置的是trunk，而不是access呢？
配置trunk是为了让同一VlAN跨交换机通信，如果理解了这句话，那么上面的配置案例非常简单。
