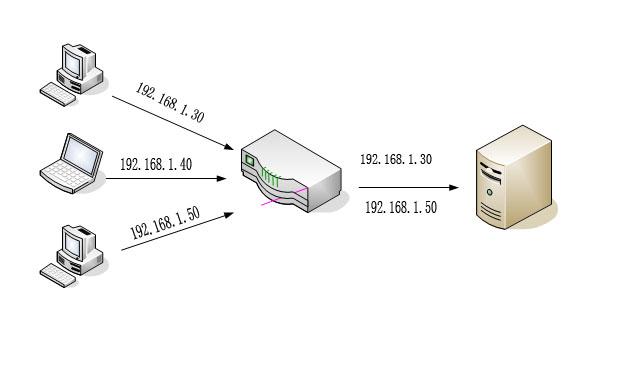

作为一名网络工程师，相信在配置网络设备时要使用到ACL对设备进行有目的的控制，初学者对ACL的解释可以认为是路由器和交换机接口的指令列表，用来控制端口进出的数据包，告诉路由器哪些数据包可以接收、哪些数据包需要拒绝，保证网络资源不被非法使用和访问，下面将用一个案例来帮助大家巩固加深了解。

本文将介绍如何配置H3C交换机典型（ACL）访问控制列表：

一、首先理解清楚组网需求：

1．通过配置基本访问控制列表，实现在每天8:00～18:00时间段内对源IP为10.1.1.2主机发出报文的过滤；

2．要求配置高级访问控制列表，禁止研发部门与技术支援部门之间互访，并限制研发部门在上班时间8:00至18:00访问工资查询服务器；

3．通过二层访问控制列表，实现在每天8:00～18:00时间段内对源MAC为00e0-fc01-0101的报文进行过滤。

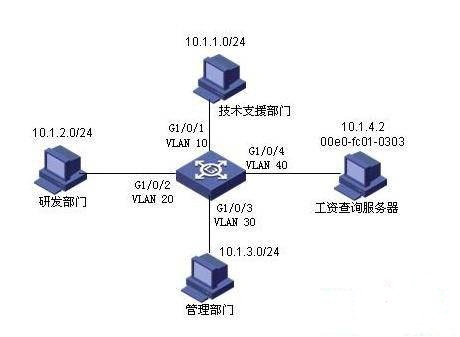

二：画出组网的网络拓布图

三、基本的配置步骤：

H3C3600，5600，5100系列交换机典型访问控制列表配置

共用配置

步骤一：我们可以根据组网图，首先是要创建四个vlan，然后再对应加入各个端口中，按着步骤一步步来：

<H3C>system-view
[H3C]vlan10
[H3C-vlan10]port GigabitEtherNET1/0/1
[H3C-vlan10]vlan20
[H3C-vlan20]port GigabitEthernet1/0/2
[H3C-vlan20]vlan30
[H3C-vlan30]port GigabitEthernet1/0/3
[H3C-vlan30]vlan40
[H3C-vlan40]port GigabitEthernet1/0/4
[H3C-vlan40]quit

步骤二：配置各VLAN虚接口地址，需要注意命令不要打错，接口也需要搞清楚：

[H3C]interfacevlan10
[H3C-Vlan-interface10]ip address 10.1.1.124
[H3C-Vlan-interface10]quit
[H3C]interface vlan20
[H3C-Vlan-interface20]ip address 10.1.2.124
[H3C-Vlan-interface20]quit
[H3C]interface vlan30
[H3C-Vlan-interface30]ip address 10.1.3.124
[H3C-Vlan-interface30]quit
[H3C]interface vlan40
[H3C-Vlan-interface40]ip address 10.1.4.124
[H3C-Vlan-interface40]quit

步骤三：根据组网的要求，实现在每天8:00～18:00时间段内对源IP为10.1.1.2主机发出报文的过滤；所以这一步是要定义时间段。

[H3C]time-range huawei 8:00 to 18:00 working-day

需求1配置（基本的ACL配置）

1．首先是要进入2000号的基本访问控制列表视图，按照下面的命令进入

[H3C-GigabitEthernet1/0/1]acl number 2000

2．根据需求，然后再定义访问规则过滤10.1.1.2主机发出的报文

[H3C-acl-basic-2000]rule 1 deny source 10.1.1.20 time-range Huawei

3．在接口上应用2000号ACL，依次输入下面的命令

[H3C-acl-basic-2000]interface GigabitEthernet1/0/1
[H3C-GigabitEthernet1/0/1]packet-filter inbound ip-group 2000
[H3C-GigabitEthernet1/0/1]quit

需求2配置（属于高级ACL配置）

1．首先是要进入3000号的高级访问控制列表视图，输入下面的命令

[H3C]acl number 3000

2．然后根据需求，去定义访问规则禁止研发部门与技术支援部门之间互访

[H3C-acl-adv-3000]rule 1 deny iP Source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

3．根据要求，需要去定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器

[H3C-acl-adv-3000]rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time-range Huawei
[H3C-acl-adv-3000]quit

4．在接口上用3000号ACL

[H3C-acl-adv-3000]interface GigabitEthernet1/0/2
[H3C-GigabitEthernet1/0/2]packet-filter inbound ip-group3000

需求3配置（需要进行二层ACL配置）

1．跟前面的步骤一样，需要进入4000号的二层访问控制列表视图

[H3C]acl number 4000

2．依据组网的要求定义访问规则过滤源MAC为00e0-fc01-0101的报文

[H3C-acl-ethernetframe-4000]rule 1 deny source 00e0-fc01-0101 ffff-ffff-ffff time-range Huawei

3．在接口上应用4000号ACL

[H3C-acl-ethernetframe-4000]interface GigabitEthernet1/0/4
[H3C-GigabitEthernet1/0/4]packet-filter inbound link-group 4000

2H3C5500-SI36105510系列交换机典型访问控制列表配置

需求2配置

1．和上面的配置一样进入3000号的高级访问控制列表视图

[H3C]acl number 3000

2．定义访问规则禁止研发部门与技术支援部门之间互访

[H3C-acl-adv-3000]rule 1 deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255

3．定义访问规则禁止研发部门在上班时间8:00至18:00访问工资查询服务器

[H3C-acl-adv-3000]rule 2 deny ip source any destination 129.110.1.2 0.0.0.0 time-range Huawei
[H3C-acl-adv-3000]quit

4．定义流分类

[H3C]traffic classifier abc
[H3C-classifier-abc]if-match acl 3000
[H3C-classifier-abc]quit

5．定义流行为，确定禁止符合流分类的报文

[H3C]traffic behavior abc
[H3C-behavior-abc]filter deny
[H3C-behavior-abc]quit

6．定义Qos策略，将流分类和流行为进行关联

[H3C]qos policy abc
[H3C-qospolicy-abc]classifier abc behavior abc
[H3C-qospolicy-abc]quit

7．在端口下发Qospolicy

[H3C]interface g1/1/2
[H3C-GigabitEthernet1/1/2]qos apply policy abc inbound

需要补充说明的几点是：

1.ACL只用来区分数据流，但是permit与deny它是由filter确定；

2.在配置的操作中如果是遇到一个端口同时有permit和deny的数据流出现的话，这时就需要分别定义流分类和流行为，并在同一QoS策略中进行关联的一个操作；

3.需要知道的是QoS策略会按照配置顺序将报文和classifier相匹配，当报文和某一个classifier匹配后，执行该classifier所对应的behavior，执行完之后就会结束了，不会再匹配剩下的classifier；

4.如果是将QoS策略应用到端口后，系统不允许对应修改义流分类、流行为以及QoS策略，直到取消下发为止。

最后来看看配置关键点：

1．time-name它是可以自由定义；

2．当你去设置访问控制规则以后，需要做的是一定要把规则应用到相应接口上，当你应用的时候就需要去注意inbound方向应与rule中source和destination对应；

3．需要知道的是S5600系列交换机只支持inbound方向的规则，所以要注意应用接口的选择；

总结：访问控制列表是一个比较实用的功能，利用访问控制列表（ACL）可以限制网络流量、提高网络性能。比如常见的有：ACL可以根据数据包的协议，指定数据包的优先级，并且ACL还将会提供对通信流量的控制手段等，熟练的操作才会发挥其中的功能作用
