1 简介
本文档介绍了Mini无线AP各种典型的组网方式及配置步骤。
2 配置前提
本文档不严格与具体软、硬件版本对应，如果使用过程中与产品实际情况有差异，请以设备实际情况为准。
本文档中的配置均是在实验室环境下进行的配置和验证，配置前设备的所有参数均采用出厂时的缺省配置。如果您已经对设备进行了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。
本文档假设您已了解Mini无线AP相关特性。
3 跨网段管理AP/AM组网典型配置举例
3.1 组网需求
如图1所示，交换机Switch为S2626-PWR。网关路由器Router的LAN口、主机Host、AP，以及M20的LAN口接在同一二层交换机上。
· M20的WAN口接入同一交换机并配置IP地址为192.168.1.2/24。
· Host通过网关路由器的DHCP服务器分配到192.168.1.X/24网段的IP地址，AP通过M20的DHCP服务器分配到172.17.1.X/24网段的IP地址。
现要求Host能通过172.17.1.X/24网段的IP地址访问M20和AP的Web管理页面。

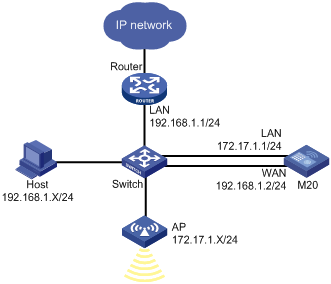

图1 跨网段管理AP/AM组网图
3.2 配置思路
网关路由器上配置路由，下一跳指向M20的WAN口IP地址，让Host访问AP和M20的流量转发到M20的WAN口，即可访问M20和AP的Web管理页面。
3.3 配置步骤

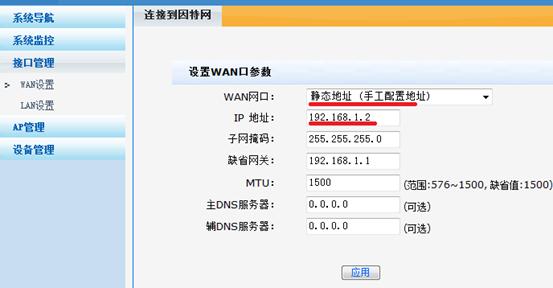

(1) 配置Host为172.17.1.X/24网段静态IP地址，登录M20 WEB管理页面（172.17.1.1），配置M20的WAN口IP为192.168.1.2/24。
页面向导：接口管理→WAN设置→连接到因特网

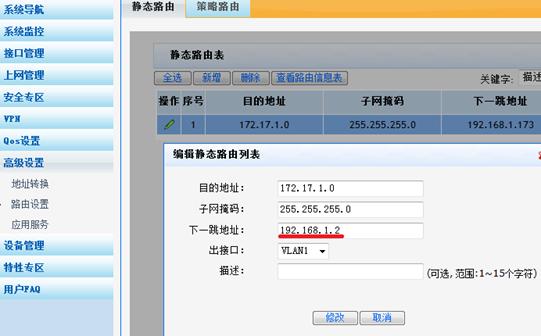

(2) 配置Host通过DHCP方式获取IP地址，网关路由器上配置静态路由，下一跳指向M20的WAN口IP地址。
页面向导：高级设置→路由设置→静态路由
3.4 验证配置

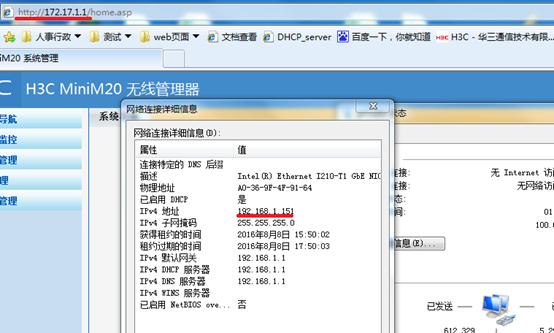

Host通过DHCP获取到192.168.1.X/24网段的IP地址，可以通过172.17.1.X/24网段IP地址访问M20和AP。
4 Mini无线AP跨三层组网典型配置举例
4.1 组网需求
如图2所示，网关路由器Router的LAN口IP地址为192.168.1.1/24，交换机Switch为S5110-28P-PWR，AP 1和AP 2接入交换机不同的VLAN内。现要求通过M20管理不同VLAN下的AP，并实现AP和M20的管理数据与实际无线的上网业务数据隔离。

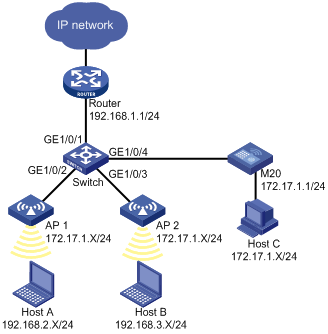

图2 Mini无线AP跨三层组网典型配置组网图
4.2 配置思路
AP 1和AP 2接入交换机不同VLAN。AP支持管理VLAN 3999，M20通过VLAN 3999管理不同VLAN下的AP。交换机GE1/0/2和GE1/0/3接口允许VLAN 3999的报文通过并且保留Tag；交换机GE1/0/4接口允许Vlan 3999的报文通过并且剥掉Vlan Tag。
4.3 配置步骤
4.3.1 配置交换机S5110-28P-PWR
(1) 配置交换机S5110-28P-PWR各VLAN虚接口的IP地址（略）。
(2) 配置交换机S5110-28P-PWR的GE1/0/2和GE1/0/3接口允许VLAN 3999报文通过并且保留Tag；GE1/0/4接口允许VLAN 3999报文通过并且剥掉Tag。
# 配置交换机S5110-28P-PWR的GE1/0/2接口。
<S5110-28P-PWR> system-view
System View: return to User View with Ctrl+Z.
[S5110-28P-PWR] interface GigabitEthernet 1/0/2
[S5110-28P-PWR-GigabitEthernet1/0/2] port trunk permit Vlan 3999
Please wait... Done.
[S5110-28P-PWR-GigabitEthernet1/0/2] display this
#
interface GigabitEthernet1/0/2
port link-type trunk
port trunk permit Vlan 1 2 3999
port trunk pvid Vlan 2
port auto-power-down
poe enable
#
return
# 配置交换机S5110-28P-PWR的GE1/0/3接口。
<S5110-28P-PWR> system-view
System View: return to User View with Ctrl+Z.
[S5110-28P-PWR] interface GigabitEthernet 1/0/3
[S5110-28P-PWR-GigabitEthernet1/0/3] port trunk permit Vlan 3999
Please wait... Done.
[S5110-28P-PWR-GigabitEthernet1/0/3] display this
#
interface GigabitEthernet1/0/3
port link-type trunk
port trunk permit Vlan 1 3 3999
port trunk pvid Vlan3
port auto-power-down
poe enable
#
return
# 配置交换机S5110-28P-PWR的GE1/0/4端口。
<S5110-28P-PWR> system-view
System View: return to User View with Ctrl+Z.
[S5110-28P-PWR] interface GigabitEthernet 1/0/4
[S5110-28P-PWR-GigabitEthernet1/0/4] port link-type trunk
[S5110-28P-PWR-GigabitEthernet1/0/4] port trunk pvid Vlan 3999
[S5110-28P-PWR-GigabitEthernet1/0/4] port trunk permit Vlan 3999
Please wait... Done.
[S5110-28P-PWR-GigabitEthernet1/0/4]
4.3.2 配置无线管理器M20

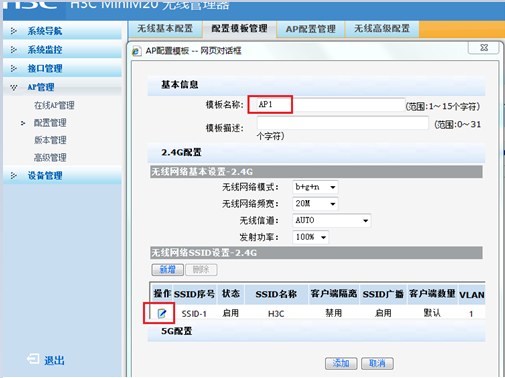

(1) 创建配置模板。
页面向导：AP管理→配置管理→配置模板管理
(2) 同样的方式可以创建模板AP 2，与前面的创建类似不再赘述。

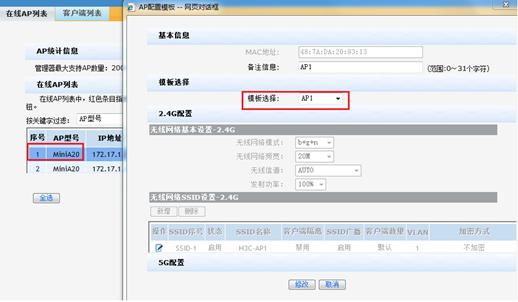

(3) 双击在线AP列表中对应的AP 1和AP 2，分别绑定配置模板AP 1、AP 2。
页面向导：AP管理→在线AP管理→在线AP列表
4.4 验证配置

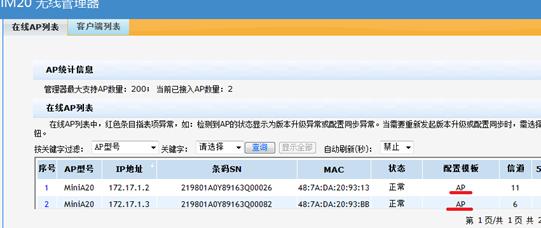

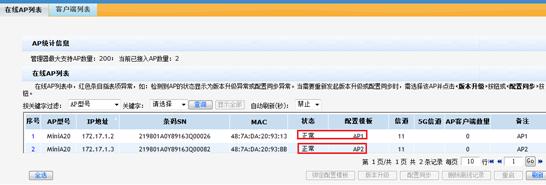

(1) 如下图所示，M20的在线AP列表能看到在线的AP 1和AP 2，且显示正常。

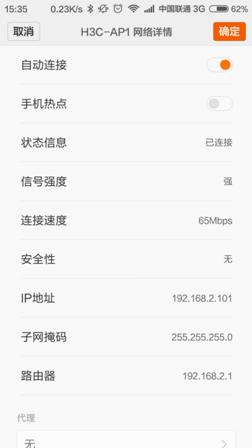

(2) Host A通过AP 1接入后，能分配到192.168.2.X/24网段的IP地址，且可以正常访问外网。

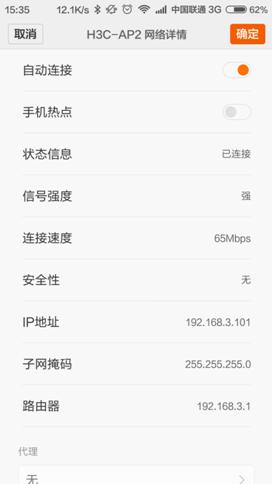

(3) Host B通过AP 2接入后，能分配到192.168.3.X/24网段的IP地址，且可以正常访问外网。
4.5 配置文件
S5110-28P-PWR的配置文件：
#
Vlan 1
#
Vlan 2 to 3
#
Vlan 3999
#
DHCP server ip-pool 2
network 192.168.2.0 mask 255.255.255.0
networkip range 192.168.2.101 192.168.2.200
gateway-list 192.168.2.1
dns-list 192.168.1.1
#
DHCP server ip-pool 3
network 192.168.3.0 mask 255.255.255.0
networkip range 192.168.3.101 192.168.3.200
gateway-list 192.168.3.1
dns-list 192.168.1.1
#
interfaceVlan-interface1
ip address 192.168.1.2 255.255.255.0
#
interfaceVlan-interface2
ip address 192.168.2.1 255.255.255.0
#
interfaceVlan-interface3
ip address 192.168.3.1 255.255.255.0
#
interface GigabitEthernet1/0/1
#
interface GigabitEthernet1/0/2
port link-type trunk
port trunk permit Vlan 1 to 2 3999
port trunk pvid Vlan 2
poe enable
#
interface GigabitEthernet1/0/3
port link-type trunk
port trunk permit Vlan 1 3 3999
port trunk pvid Vlan 3
poe enable
#
interface GigabitEthernet1/0/4
port link-type trunk
port trunk permit Vlan 1 3999
port trunk pvid Vlan 3999
#
ip route-static 0.0.0.0 0.0.0.0 192.168.1.1
#
5 Mini无线AP有线/无线隔离配置举例
5.1 组网需求

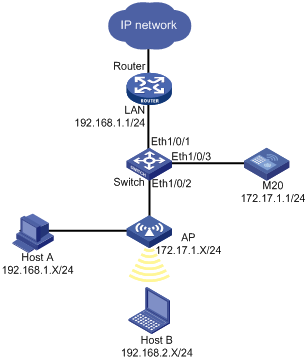

如图3所示，网关路由器的LAN口IP地址为192.168.1.1/24，交换机为S2626-PWR，Host A和Host B分别通过有线和无线方式接入AP，现要求实现Host A和Host B的流量互相隔离。
图3 Mini无线AP有线/无线隔离配置组网图
5.2 配置思路
AP的SSID桥接到VLAN 2，Host A的报文通过VLAN 1转发。Host B的报文通过VLAN 2转发，实现有线与无线客户流量的隔离。
5.3 配置步骤
5.3.1 配置交换机S2626-PWR
# 配置交换机的Eth1/0/1接口。
<S2626-PWR> system-view
System View: return to User View with Ctrl+Z.
[S2626-PWR] interfaceEthernet1/0/1
[S2626-PWR-Ethernet1/0/1] port link-type trunk
[S2626-PWR-Ethernet1/0/1] port trunk permitVlan 1 2
Please wait... Done.
[S2626-PWR-Ethernet1/0/1] quit
[S2626-PWR]
# 配置交换机的Eth1/0/2接口。
<S2626-PWR> system-view
System View: return to User View with Ctrl+Z.
[S2626-PWR] interfaceEthernet1/0/2
[S2626-PWR-Ethernet1/0/2] port link-type trunk
[S2626-PWR-Ethernet1/0/2] port trunk permitVlan 1 2
Please wait... Done.
[S2626-PWR-Ethernet1/0/2] quit
[S2626-PWR]
5.3.2 配置网关路由器

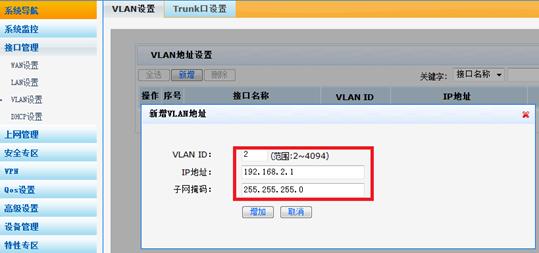

(1) 新建VLAN 2。
页面向导：接口管理→VLAN设置→VLAN设置

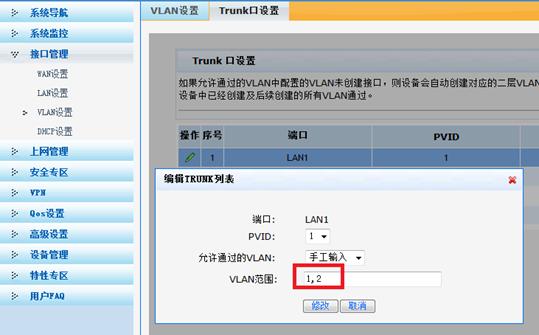

(2) 配置网关路由器与交换机相连的接口允许VLAN 2报文通过。
页面向导：接口管理→VLAN设置→Trunk口设置

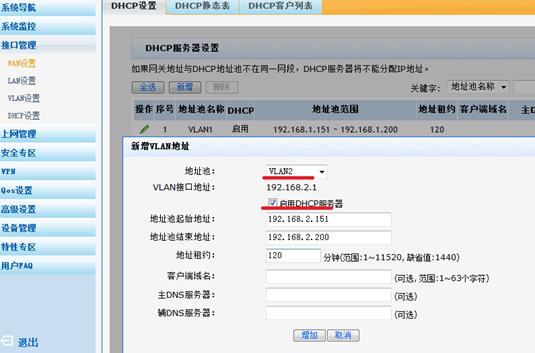

(3) 配置VLAN 2的DHCP服务器。
页面向导：接口管理→DHCP设置→DHCP设置
5.3.3 配置无线管理器M20

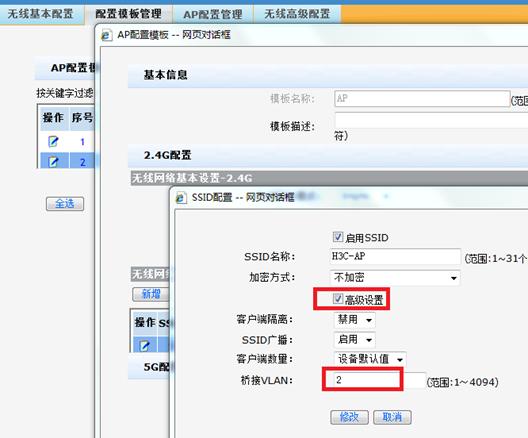

(1) 配置相应模板，SSID桥接到VLAN 2。
页面向导：AP管理→在线AP管理→在线AP列表

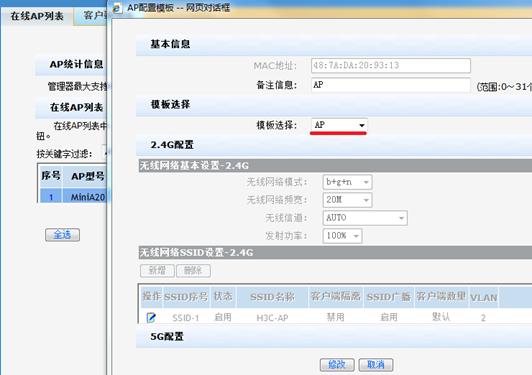

(2) 给AP绑定对应的模板。
页面向导：AP管理→在线AP管理→在线AP列表
5.4 验证配置

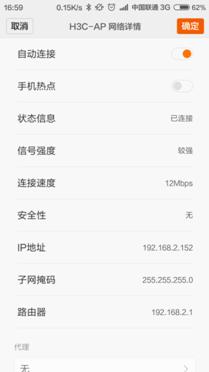

(1) 无线终端获取到192.168.2.X/24网段的IP地址且能正常访问外网。

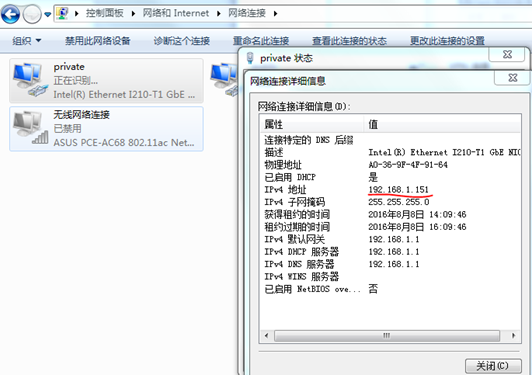

(2) 有线终端获取到192.168.1.X/24网段的IP地址且能正常访问外网。
5.5 配置文件
S2626-PWR的配置文件：
#
Vlan 1
#
Vlan 2
#
#
interface Ethernet1/0/1
port link-type trunk
port trunk permit Vlan 1 to 2
#
interface Ethernet1/0/2
port link-type trunk
port trunk permit Vlan 1 to 2
poe enable
#
6 Mini无线AP二层漫游典型配置举例
6.1 组网需求
如图4所示，网关路由器Router的LAN口IP地址为192.168.1.1/24，交换机Switch为S2626-PWR，现要求Host在AP 1和AP 2的无线覆盖范围内移动时，能自动切换无线网络。

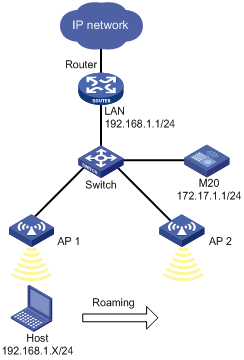

图4 Mini无线AP二层漫游典型配置举例
6.2 配置思路
M20上开启二层漫游，AP 1和AP 2具有相同的无线配置（即绑定同一配置模板）。Host在AP 1和AP 2的无线覆盖范围内移动，当信号强度低于阈值时，AP会断开Host的连接，之后Host会选择信号较好的AP重新接入。
6.3 配置步骤
(1) AP 1和AP 2绑定相同的模板。
页面向导：AP管理→在线AP管理→在线AP列表

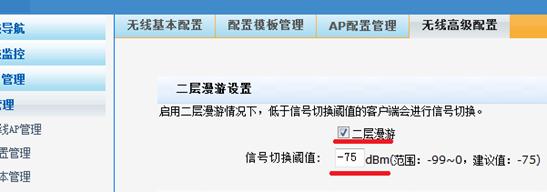

(2) 开启二层漫游设置，配置阈值（默认阈值-75dBm）。
页面向导：AP管理→配置管理→无线高级设置
6.4 验证配置
无线终端在AP 1和AP 2之间移动，当信号强度低于阈值时，Host断开连接，重新选择信号较好的AP接入。
